DeviceLink-Konvertierung
Zweck einer DeviceLink-Konvertierung
DeviceLink-Profile ergänzen den Einsatz von Standard-ICC-Profilen, um für bestimmte Aufgaben die Schwächen einer Farbkonvertierung zu umgehen, die auf ICC-Profilen basiert. Diese Schwächen liegen hauptsächlich in der CMYK-CMYK-Transformation und führt i.d.R. zum Datenverlust hinsichtlich des Schwarzaufbaus und der Anzahl (bzw. Belegung/Reinheit) der verwendeten Farbkanäle.
Eine CMYK-CMYK-Transformation mit ICC-Profilen geschieht jedoch immer über den geräteunabhängigen Lab-Farbraum, was zu einer kompletten Neuseparation der Daten mit teilweise unvorhergesehenen und unerwünschten Ergebnissen führt.
Bei DeviceLink-Profilen geschieht dies nicht: Sie bieten eine direkte Steuerung des Farbaufbaus - ohne den Umweg über einen Zwischfarbraum.
Es gibt auch DeviceLink-Profile, bei denen der Quell- und Zielfarbraum unterschiedlich sind.
Die callas DeviceLink Bibliothek wird mit einem Set der gebräuchlichsten DeviceLink-Profile ausgeliefert.
Sie haben jedoch auch die Möglichkeit, selber DeviceLink-Profile zu installieren. Weiteres hierzu finden Sie in diesem Kapitel.
Verwendung Ihrer eigenen DeviceLink-Profile

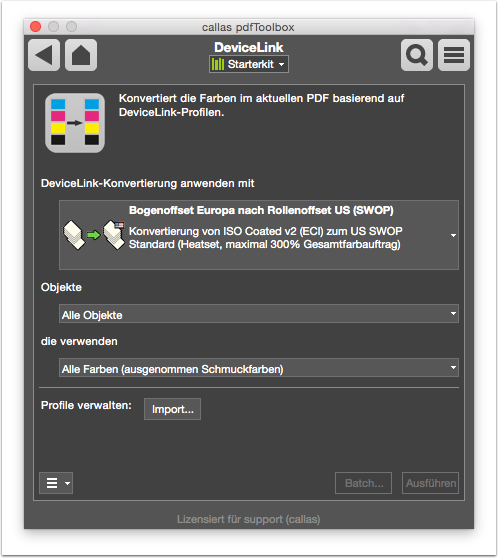

Sie können ganz einfach eigene Profile für die DeviceLink-Konvertierung mit pdfToolbox nutzen. Sie brauchen lediglich auf den „Importieren“-Button in der DeviceLink-Aktion oder in der „Farben konvertieren mit DeviceLink-Profilen“-Korrektur klicken und ein Profil von Ihrem System wählen.
Eine XML-Datei mit dem Beschreibungstext und eine PNG-Datei mit dem Icon (alle 3 mit identischem Namen, unterschiedlich nur in der Dateiendung) werden automatisch erzeugt. Diese können entsprechend Ihren Bedürfnissen angepasst werden.
Bitte beachten Sie, dass Profile eine „.icc“-Dateiendung haben müssen, damit sie importiert werden können.
Beispiel XML-Datei
<?xml version=”1.0” encoding=”UTF-8” ?>
<devicelink>
<profile lang=”ENU”>
<header>DeviceLink_ISOcoatedV2_280_GCR70</header>
<explanation>Dies ist der Beschreibungstext für das DeviceLink-Profil.</explanation>
</profile>
</devicelink>
Sollten Sie Anpassungen an der XML-Datei vornehmen, achten Sie bitte darauf, diese als UTF-8 zu speichern.
Sie können auch unterschiedliche Beschreibungstexte für die verschiedenen Sprachen erstellen: Kopieren Sie dafür einfach den durch „ENU“ gekennzeichneten Bereich und markieren ihn z.B. mit „DEU“ – solange nur der „ENU“-Bereich vorhanden ist, wird dieser für alle Sprachen verwendet.
Beispiel PNG-Datei
Die PNG-Datei sollte 64x64 Pixel groß sein. Diese wird nur im Switchboard verwendet und braucht nur dann verändert zu werden, wenn Sie ein eigenes Icon verwenden möchten
DeviceLink im Switchboard
Importieren und verwendete Pfade
Im Switchboard können sie DeviceLink-Profile einfach über den "Import"-Knopf auswählen und importieren.
Das Profil wird dann in den Benutzerpräferenzen gespeichert (ab Version 9 in der jeweils aktuellen Bibliothek).
Die Dateien zur Verwendung von eigenen DeviceLink-Profilen werden unter folgenden Pfaden abgelegt:
Mac:
/Users/<USERNAME>/Library/Preferences/callas software/callas pdfToolbox <VERSION>/Repositories/<AKTUELLE BIBLIOTHEK>/DeviceLink
Windows:
%AppData%\callas software\callas pdfToolbox <VERSION>\Repositories\<AKTUELLE BIBLIOTHEK>\DeviceLink
DeviceLink als Korrektur

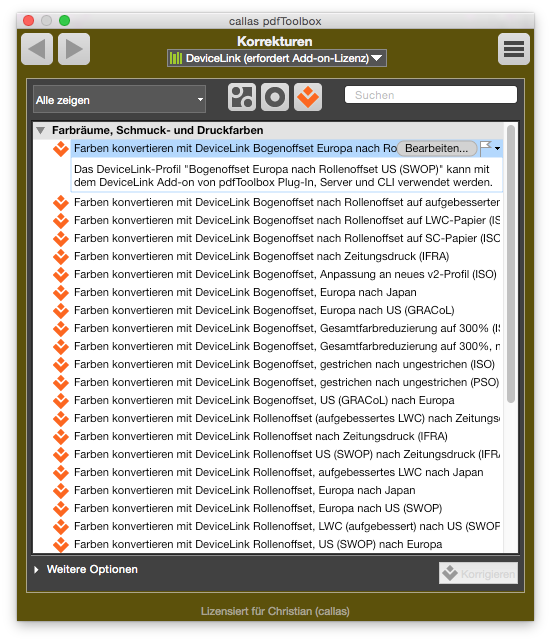

Mit der pdfToolbox wird bereits eine Reihe von DeviceLink-Konvertierungen mit ausgeliefert.
Ab Version 9 finden Sie diese in der Bibliothek "DeviceLink".
Mit der Version 10.1 wurde die früher benötigte Add-on-Lizenz überflüssig und ein großer Satz neuer DeviceLink-Profile ausgeliefert (alter Satz von DeviceLink-Profilen sind unten angehängt.).
Sie können natürlich auch eigene DeviceLink-Profile mit der pdfToolbox nutzen.

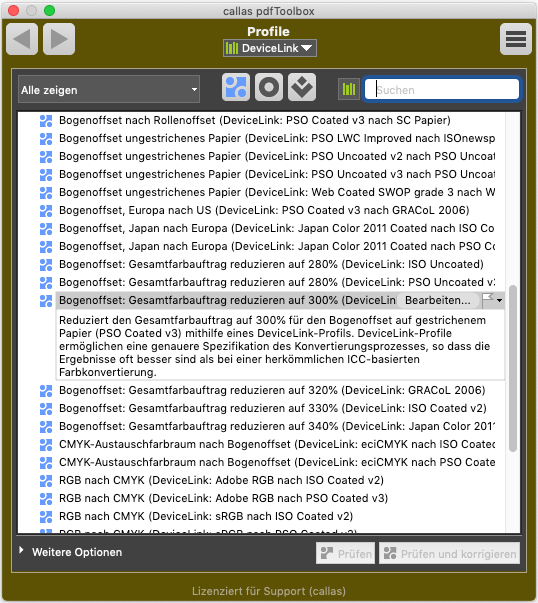

Editieren einer DeviceLink-Korrektur
Zur Nutzung eigener DeviceLink-Profile können Sie einfach eine neue Korrektur anlegen.
Alternativ können Sie bestehende Korrekturen anpassen, bzw. ein Duplikat erzeugen um Varianten z.B. hinsichtlich der zu konvertierenden Objekte vorzunehmen.

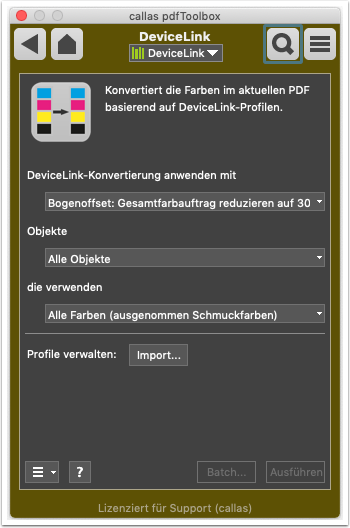

Für den Import eigener DeviceLink-Profile klicken Sie einfach auf den Button "Importieren".
Farbauftrag mit DeviceLink-Korrektur auf 300% reduzieren

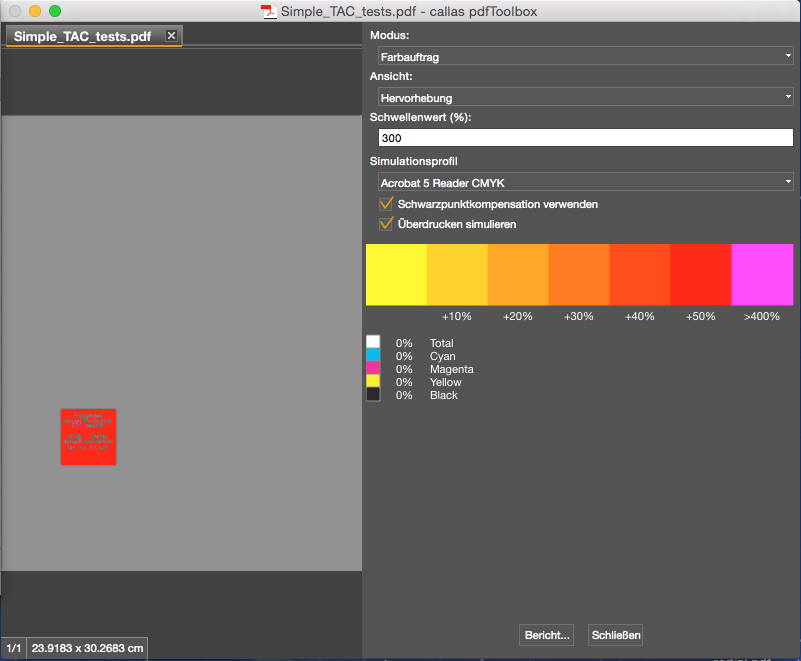

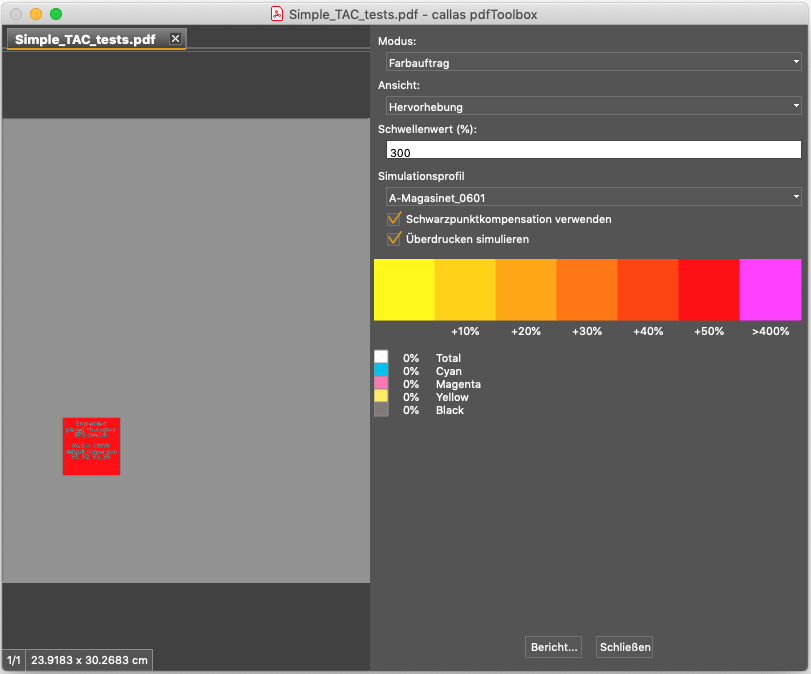

Farbauftrag der Eingangsdatei liegt über 300%.
Dies kann in der Standalone-Version über "Gesamtfarbauftrag hervorheben" aus dem Menü "Anzeige" visualisiert werden.

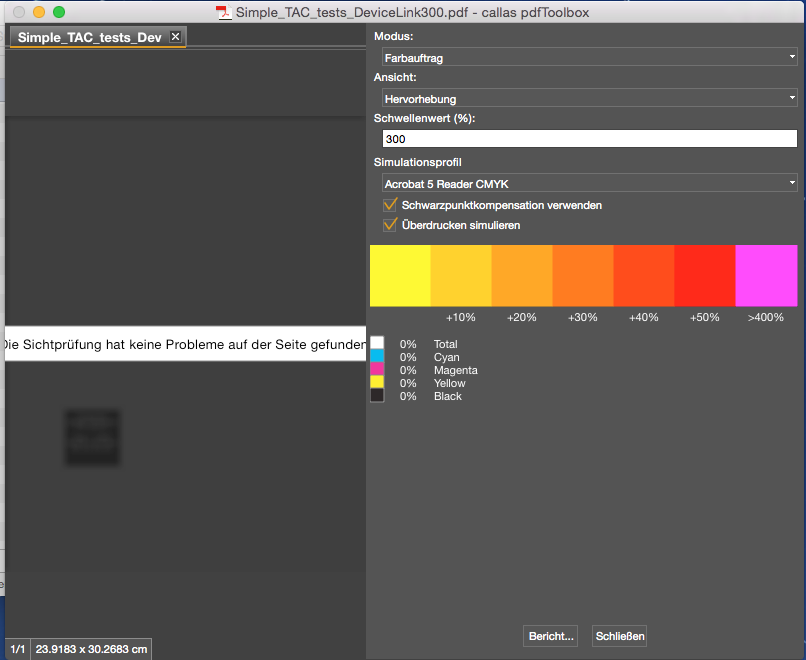

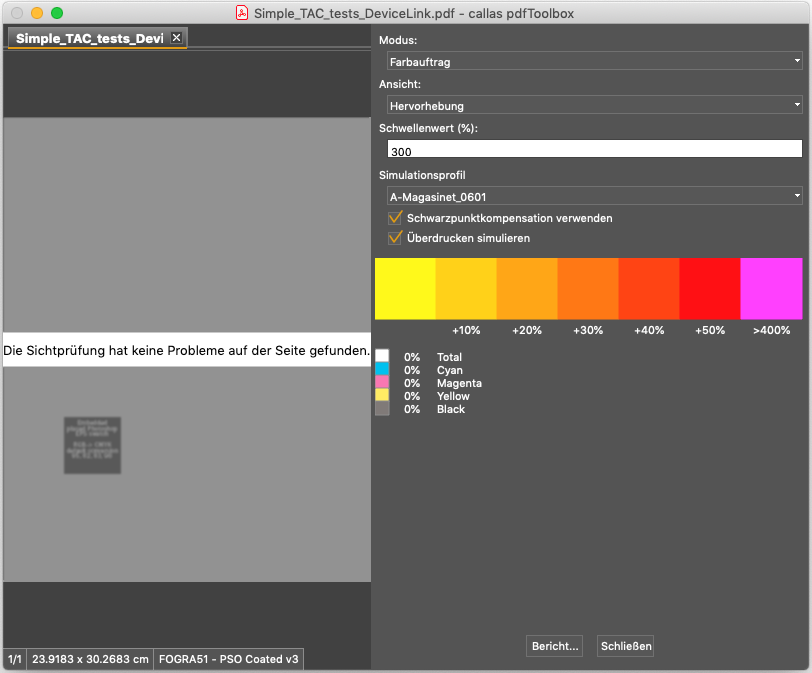

Nach Anwendung der Korrektur "Farben konvertieren mit DeviceLink Bogenoffset, Gesamtfarbreduzierung auf 300% (ISO)" hat die Ergebnisdatei einen Farbauftrag von unter 300%.
Liste der integrierten DeviceLink-Profile
RGB nach CMYK
| Source |
Target |
|---|---|
| Adobe RGB (1998) |
ISO Coated v2 |
| Adobe RGB (1998) |
PSO Coated v3 |
| sRGB |
ISO Coated v2 |
| sRGB | PSO Coated v3 |
Konvertierungen zwischen Standards - Europa
| Source |
Target |
|---|---|
ISO Coated v2 |
PSO Coated v3 |
| PSO Coated v3 |
ISO Coated v2 |
| PSOsc b_paper v3 (FOGRA54) |
ISO Coated v2 |
| PSOsc b_paper v3 (FOGRA54) |
PSO Coated v3 |
| ISO Coated v2 |
eciCMYK |
| PSO Coated v3 eciCMYK |
eciCMYK |
| eciCMYK |
ISO Coated v2 |
| eciCMYK |
PSO Coated v3 |
| ISO Coated v2 |
PSOsc b_paper v3 (FOGRA54) |
| PSO Coated v3 |
PSOsc b_paper v3 (FOGRA54) |
| PSO Uncoated v2 |
PSO Uncoated v3 |
| PSO Uncoated v3 |
PSO Uncoated v2 |
| PSO Coated v3 |
PSO Uncoated v3 |
| ISO Coated v2 |
ISO Newsprint |
| ISO Coated v2 |
PSO LWC Standard |
| ISO Coated v2 |
PSO LWC Improved |
| ISO Coated v2 |
ISO Web Coated |
| ISO Coated v2 |
SC Paper |
| ISO Coated v3 |
ISO Newsprint |
| ISO Coated v3 |
PSO LWC Standard |
| ISO Coated v3 |
PSO LWC Improved |
| ISO Coated v3 |
ISO Web Coated |
| ISO Coated v3 |
SC Paper |
| PSO LWC Improved |
ISO Newsprint |
| ISO Web Coated |
ISO Newsprint |
Konvertierungen zwischen Standards - Europa/Japan
| Source | Target |
|---|---|
| ISO Coated v2 |
Japan Color 2001 Coated |
PSO Coated v3 |
Japan Color 2001 Coated |
Japan Color 2001 Coated |
ISO Coated v2 |
Japan Color 2001 Coated |
PSO Coated v3 |
Konvertierungen zwischen Standards - Europa/USA
| Source | Target |
|---|---|
| ISO Coated v2 |
Coated GRACoL 2006 |
PSO Coated v3 |
Coated GRACoL 2006 |
Coated GRACoL 2006 |
ISO Coated v2 |
Coated GRACoL 2006 |
PSO Coated v3 |
| Coated GRACoL 2006 |
Web Coated SWOP grade 3 |
Coated GRACoL 2006 |
Web Coated SWOP grade 5 |
Web Coated SWOP grade 3 |
Web Coated SWOP grade 5 |
TAC-Reduzierung
| Quell- und Ziel-Profil |
TAC-Prozentsatz |
|---|---|
| ISO Coated v2 |
330 |
ISO Coated v2 |
300 |
PSO Coated v3 |
300 |
PSO Uncoated v3 |
280 |
| ISO Uncoated |
280 |
| ISO Web Coated |
300 |
PSO LWC Standard |
300 |
PSO LWC Improved |
300 |
| Coated GRACoL 2006 |
320 |
SWOP 3 |
300 |
SWOP 5 |
280 |
Japan Color 2011 |
340 |
| ISO News |
240 |
